De quel matériel a-t-on besoin afin de réaliser un dessin technique ?

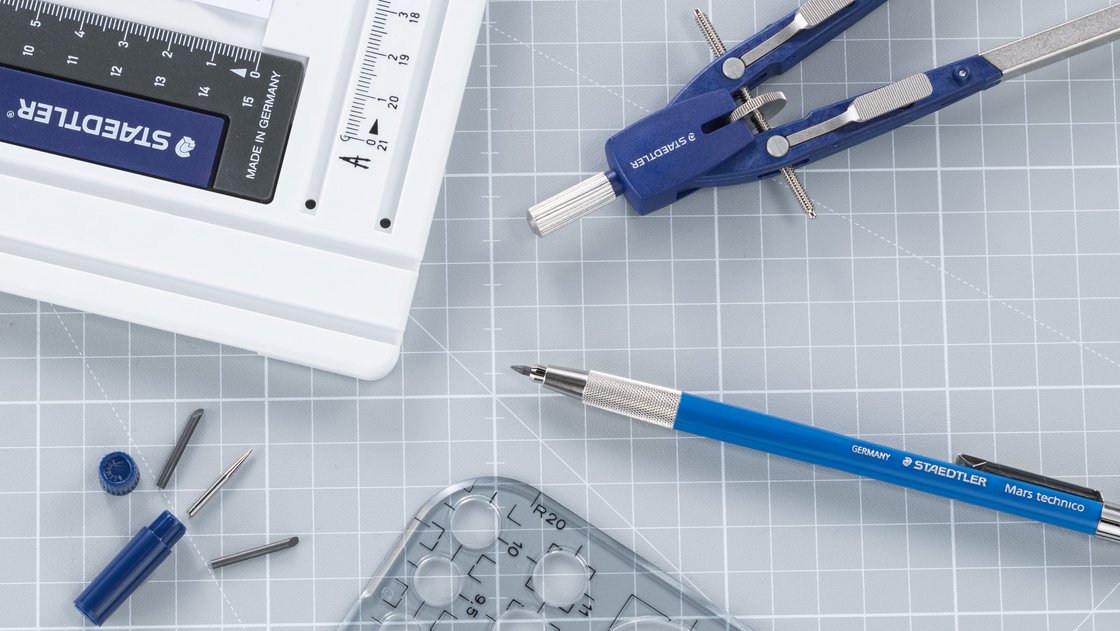

Technical drawing instruments

Avant de pouvoir utiliser des produits innovants et profiter des avancées technologiques, il faut d'abord les concevoir. C'est le travail du dessinateur technique. Un nouveau bâtiment, le moteur d'un véhicule ou un site de production pour une entreprise... Pour chaque projet, les architectes, ingénieurs ou graphistes rassemblent des données de mesure et veillent à ce que les dimensions soient correctement agencées. Bien que leurs dessins soient pour la majorité réalisés sur ordinateur avec un logiciel CAO, le travail sur papier et l'utilisation d'outils traditionnels reste indispensable. Mais quels sont les outils de travail nécessaires à la réalisation de dessins techniques professionnels ? Dans ce guide, nous reviendrons rapidement sur l'histoire du dessin technique et nous vous présenterons les principaux outils ainsi que leurs différents domaines et champs d'applications.

Retour sur l'histoire du dessin : Les débuts du dessin technique

Les premiers dessins techniques furent tracés avec un bâton dans le sable fin. Un peu plus tard, on se mit à utiliser une planche à dessin, sur laquelle furent gravés des dessins à l'aide d'une mine de plomb. On se mit finalement à utiliser un crayon à papier, qui fut ensuite remplacé par l'encre de Chine afin de rendre les dessins ineffaçables.  Le crayon à papier était l'instrument idéal pour réaliser un travail de précision avec la règle mobile, l'équerre et le compas. C'est ce matériel, complété par quelques outils de dessins supplémentaires, qui s'est imposé pour la réalisation de dessins techniques sur papier.

Quel est le matériel utilisé par un professionnel du dessin technique ?

Ingénieurs, architectes, graphistes et étudiants : ils ont tous recours au dessin technique dans le cadre de leur métier ou de leur formation. Différents outils sont disponibles pour les travaux professionnels :

  • Porte-mines fins
  • Porte-mines 2 mm
  • Stylos tubulaires
  • Règles
  • Compas
  • Planches à dessin
  • Gomme
  • Taille-crayon

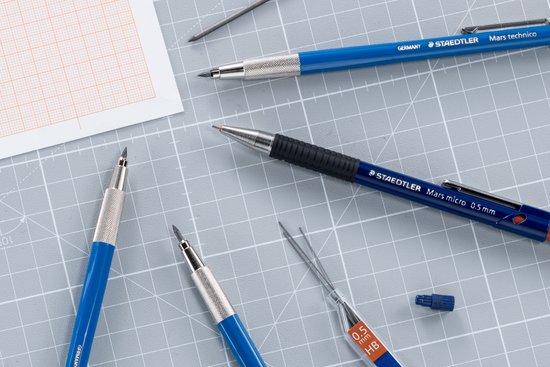

Porte-mines et porte-mines fins

1. Porte-mines fins et porte-mines 2 mm

Les porte-mines fins spécialement conçus pour le dessin technique, comme le Mars micro 775 de STAEDTLER, possèdent un manche cylindrique. Ce dernier protège les mines afin qu'elles se brisent moins facilement. Il est ainsi possible de tracer des traits précis à l'aide d'une règle, ou d'utiliser un gabarit, un trace-cercles ou un trace-lettres. Veillez à ce que le porte-mine fin dispose d'un manchon en caoutchouc antiglisse. Il vous offrira un appui sûr et évitera les glissements lorsque vous dessinez. Le plus grand avantage du porte-mine fin est que ses mines sont rangées à l'intérieur de son manche et qu'il est possible de les faire avancer en appuyant sur le bouton-poussoir situé à son extrémité. Puisque le crayon n'a pas besoin d'être taillé, il conserve une longueur confortable et la dureté des traits reste la même. Les porte-mines 2 mm possèdent les mêmes avantages. Leur mine possède un diamètre de 2 mm qui la rend incassable. Vous pouvez la retirer en appuyant sur le bouton-poussoir. Il est possible de tailler la mine avec le taille-mine intégré au Mars technico 780 C de STAEDTLER par exemple, ou avec un taille-mine spécial 502.



Utilisateurs

Domaines d'application

Porte-mines fins


  • Étudiants
  • Apprentis en formation professionnelle
  • Architectes
  • Ingénieurs
  • Fournitures de bureau


  • Dessiner
  • Écrire


Porte-mines 2 mm


  • Architectes
  • Ingénieurs
  • Graphistes


  • Dessiner
  • Écrire

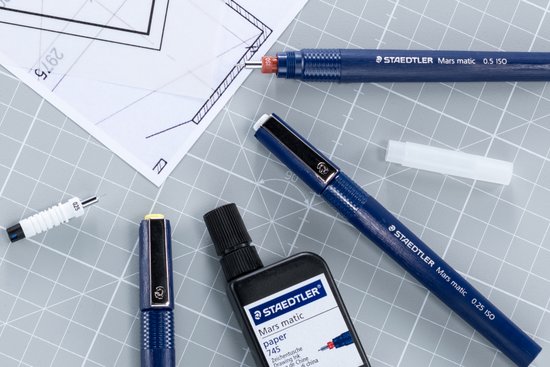

Stylos pointe tubulaire

2. Stylo tubulaire

Le stylo tubulaire est indissociable du dessin industriel car il s'agit d'un outil de dessin d'une extrême précision. On peut le recharger avec de l'encre en flacon ou en cartouche. Différentes largeurs de trait sont disponibles, si bien qu'il est possible de l'adapter à chaque gabarit. Chaque largeur de trait est reconnaissable au code couleur selon la norme ISO ou DIN. Concernant l'utilisation du stylo tubulaire, il est important de le vider et de le nettoyer s'il n'a pas été utilisé pendant longtemps. Sinon, le stylo ne fonctionnera pas. Afin de nettoyer le stylo en profondeur, remplissez-le d'eau et secouez-le. Recommencer jusqu'à ce que le stylo tubulaire ne laisse aucune trace sur le papier.



Utilisateurs

Domaines d'application

Stylo tubulaire


  • Architectes
  • Ingénieurs
  • Graphistes


  • Dessiner

Règles et équerres

3. Règles

Les règles professionnelles pour dessins techniques sont fabriquées en aluminium, plastique ou plexiglas. Elles possèdent ce qu'on appelle une arête pour encre de Chine : La présence d'un faible espace entre le bord du gabarit et le papier évite que l'encre ne coule entre le papier et la règle, ce qui gâcherait le dessin. Les règles ou équerres à dessin vous donnent la possibilité de tracer des lignes droites, de mesurer des angles et des longueurs allant jusqu'à 50 cm. Grâce à des outils spéciaux comme par exemple une  échelle de réduction, il est facile de travailler rapidement avec différentes échelles, ce qui vous épargne des calculs chronophages. Vous pouvez utiliser une  règle incurvée afin de tracer des lignes courbées.



Utilisateurs

Domaines d'application

Règles


  • Étudiants
  • Apprentis en formation professionnelle
  • Architectes
  • Ingénieurs


  • Dessiner

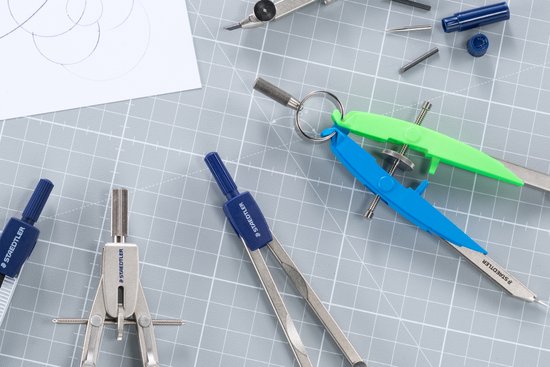

Compas

4. Compas

Afin de tracer à la main et avec précision des cercles pour des dessins techniques, c'est de compas en métal dont nous avons besoin. Le STAEDTLER Mars professional est l'outil idéal pour représenter des détails techniques car il est équipé des accessoires suivants :

  • Des boutons afin de verrouiller rapidement les différents rayons
  • Une tige de rallonge afin d'atteindre le diamètre maximal de 635 mm
  • Une vis micrométrique qui permet de réaliser des réglages précis. Le rayon est positionné de façon à éviter les dérèglements involontaires.
  • Un adaptateur universel avec petit crayon à papier séparé afin de tracer des cercles précis avec différents outils de dessin ou d'écriture.
  • Une branche pliable, qui peut être réglée de façon parallèle afin de tracer de très grands cercles avec précision.


Utilisateurs

Domaines d'application

Compas


  • Étudiants
  • Apprentis en formation professionnelle
  • Architectes
  • Ingénieurs


  • Dessiner
  • Géométrie

Planches à dessin

5. Planches à dessin

Les planches à dessin  sont disponibles en différentes dimensions :

Elles sont fabriquées en plastique incassable résistant aux chocs et à la pointe du compas. Des pinces sont situées de chaque côté de la planche à dessin afin d'éviter que le papier ne glisse et d'assurer que toutes les lignes et cercles soient tracés avec la même précision. Le système de verrouillage de la règle permet également de réaliser un croquis précis, et d'éviter les glissements lors de l'utilisation d'un stylo tubulaire ou d'un crayon à papier. Afin de régler avec précision les différents rayons, une échelle avec un trou pour le compas se trouve au bord de la planche. La planche à dessin peut en plus être complétée avec un appareil à dessiner, grâce auquel il est par exemple possible de tracer des angles droits sans interruption.

Conseil : Si vous devez transporter votre planche à dessin de votre école ou lieu de travail jusqu'à chez vous, nous vous recommandons de la conserver dans une sacoche pour planche à dessin afin de la protéger elle et vos dessins.



Utilisateurs

Domaines d'application

Compas


  • Étudiants
  • Apprentis en formation professionnelle
  • Architectes
  • Ingénieurs


  • Dessiner

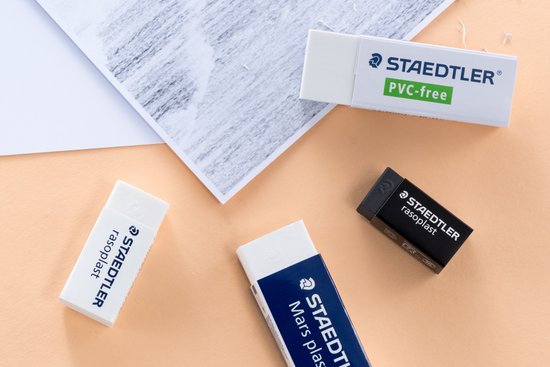

Gomme

6. Gomme

Les gommes plastique existent en différentes tailles et sont destinées à différentes applications. Les gommes STAEDTLER sont particulièrement molles. Elles n'accrochent pas au papier et retirent ainsi plus facilement la saleté. Elles s'émiettent ainsi très peu, ce qui est particulièrement avantageux dans le cadre du dessin technique sur planche à dessin. Si vous dessinez avec un stylo tubulaire, nous vous recommandons la gomme Mars plastique combi pour vos corrections. Cette dernière possède une partie bleue pour gommer les encres.



Utilisateurs

Domaines d'application

Gomme


  • Étudiants
  • Apprentis
  • Fournitures de bureau


  • Dessiner
  • Écrire

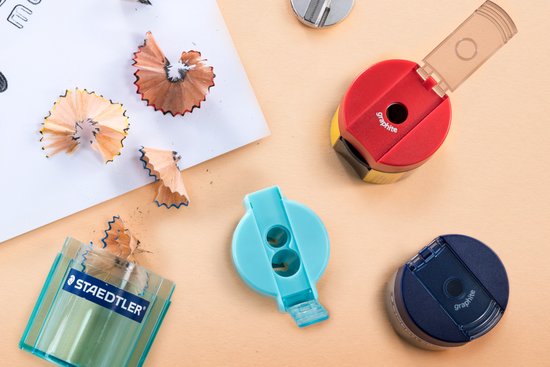

Taille-crayon

7. Taille-crayon

Différents modèles de taille-crayons sont disponibles. Les lames ne sont pas inclinées de la même manière en fonction du type de crayon à tailler. Si vous travaillez avec un porte-mine fin, aucun taille-crayon n'est requis. En revanche, si vous avez besoin de tailler votre porte-mine 2 mm, nous vous recommandons l'utilisation d'un taille-crayon spécial, comme le STAEDTLER Mars 502 ou le taille-crayon intégré au Mars technico 780 C.



Utilisateurs

Domaines d'application

Taille-crayon


  • Techniciens
  • Apprentis
  • Fournitures de bureau


  • Dessiner
  • Écrire


Dessin technique : Quel matériel est nécessaire ?

Si vous n'êtes pas encore un professionnel mais que vous souhaitez apprendre le dessin technique, nous vous recommandons l'acquisition d'un manuel. L'achat d'un tel manuel vous sera certainement conseillé par vos professeurs dans le cadre d'une formation scolaire ou professionnelle. Ils sauront vous dire par où commencer. À cause de la mondialisation toujours croissante de l'économie, il est nécessaire que les dessinateurs techniques rédigent les textes présents sur leurs constructions en anglais. Les termes techniques spécifiques au dessin industriel n'étant pas connus de tous, il serait judicieux d'investir dans un dictionnaire.
